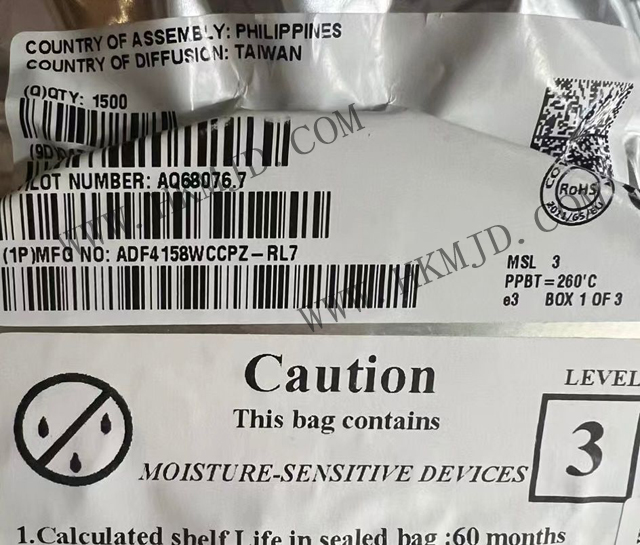

深圳市明佳達電子有限公司全新原裝出售ADI鎖相環(PLL) ADF4158WCCPZ 直接調制/波形產生6.1 GHz 小數N分頻頻率合成器
說明：
ADF4158WCCPZ是一款具有調制和波形產生能力的6.1 GHz小數N分頻頻率合成器，包含25位固定模數，可在6.1 GHz下提供次赫茲頻率分辨率。它由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵和可編程參考分頻器組成。該器件內置一個Σ-Δ型小數插值器，能夠?qū)崿F(xiàn)可編程模數小數N分頻。INT和FRAC寄存器可構成一個總N分頻器(N = INT + (FRAC/225)。
ADF4158WCCPZ可用于實現頻移鍵控(FSK)和相移鍵控(PSK)調制。可用的頻率掃描模式也有很多，可在頻域內產生各種波形，例如鋸齒波和三角波。ADF4158具有周跳減少電路，可進一步縮短鎖定時間，而無需修改環路濾波器。
應用：
通信基礎設施
通信測試設備
儀器儀表
FMCW雷達
特性：
RF 帶寬達6.1 GHz
25位固定模數可提供次赫茲頻率分辨率
頻率與相位調制能力
頻域中的鋸齒波和三角波
拋物線斜坡
斜坡與FSK疊加
具有兩種不同掃頻頻率的斜坡
斜坡延遲
斜坡頻率回讀
斜坡中斷
2.7 V至3.3 V電源供電
獨立的電荷泵電源VP可提供擴展的調諧電壓
可編程電荷泵電流
三線式串行接口
數字鎖定檢測
關斷模式
減少周跳以縮短鎖定時間
在寬帶寬內快速鎖定模式
通過汽車應用認證
