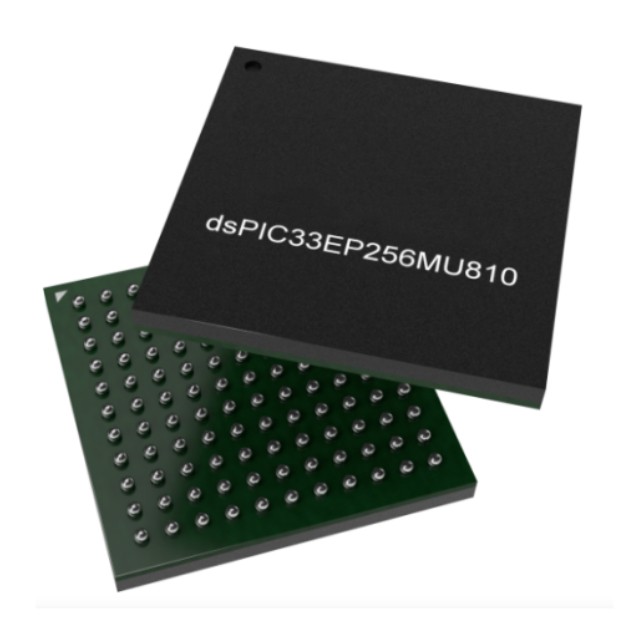

DSPIC33EP256MU810-E/BG 數字信號控制器（DSC）采用 70 MIPS dsPIC? DSC 核心，集成了數字信號處理器（DSP）和增強型片上外設。這些 DSC 支持設計高性能、高精度電機控制系統，具有更高的能源效率、更安靜的運行、更廣的控制范圍和更長的使用壽命。它們可用于控制無刷直流電機、永磁同步電機、交流感應電機和步進電機。這些設備也非常適合高性能通用應用。

DSPIC33EP256MU810-E/BG 的特點

工作條件

3.0V 至 3.6V，-40oC 至 +125oC，直流至 60 MIPS

3.0V 至 3.6V，-40oC 至 +85oC，直流至 70 MIPS

dsPIC33E 核心

修改后的哈佛架構

C 編譯器優化指令集

16 位寬數據路徑

24 位寬指令

16x16 整數乘法運算

32/16 和 16/16 整數除法運算

11 個額外指令

兩個 40 位累加器，帶舍入和飽和選項

靈活且強大的尋址模式

單周期乘法和累加

單周期移位，支持最多 40 位數據

16x16 分?jǐn)?shù)乘法/除法操作

電機控制 PWM

兩個主時基模塊可同時控制雙三相電機

最多七個 PWM 發生器

每個 PWM 發生器提供兩個 PWM 輸出

8.32 ns PWM 分辨率

正交編碼器接口（QEI）

32位位置計數器

32位索引脈沖計數器

集成模擬功能

兩個獨立的ADC模塊

一個ADC可配置為10位、1.1 Msps（帶四個S&H）或12位、500 ksps（帶一個S&H）

一個10位ADC，采樣率1.1 Msps，帶四個S&H

使用兩個10位ADC模塊的八個S&H

24個模擬通道（64引腳設備）至32個模擬通道（100/121/144引腳設備）

靈活且獨立的ADC觸發源

最多三個模擬比較器模塊，帶可編程32個電壓點參考

定時器/捕獲/比較/標準PWM

9個16位定時器/計數器。未使用的輸出比較可作為標準定時器使用，總計25個定時器

16個輸入捕獲

16個輸出比較/PWM

硬件實時時鐘和日歷

外設引腳選擇（PPS）以實現功能重新映射

直接內存訪問（DMA）

15通道DMA，支持用戶可選優先級仲裁

通信接口

USB 2.0 OTG兼容全速接口

四個UART模塊（15 Mbps），支持LIN/J2602協議和IrDA?

四個 4 線 SPI 模塊（15 Mbps）

兩個 ECAN? 模塊（1 Mbaud）支持 CAN 2.0B

兩個 I2C 模塊（最高 1 Mbaud）支持 SMBus

數據轉換接口（DCI）模塊支持 I2S 和音頻編解碼器

PPS 允許功能重新映射

并行主端口（PMP）

認證和B類支持

AEC-Q100一級（-40oC至+125oC）

AEC-Q100零級（-40oC至+150oC）

B類安全庫，符合IEC 60730標準
