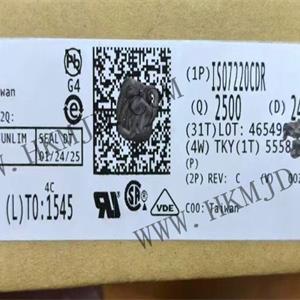

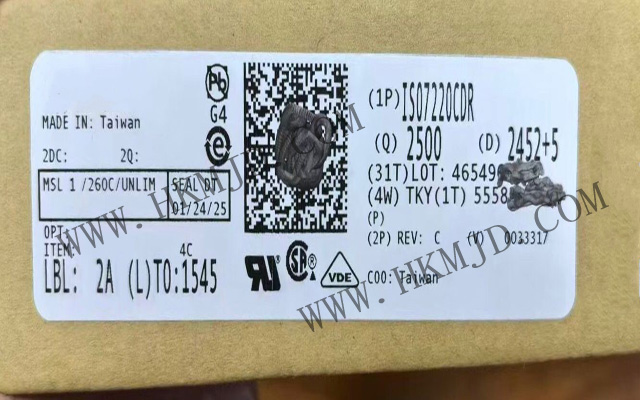

ISO7220CDR 器件是雙通道數字隔離器。為了方便 PCB 布局，各通道在 ISO7220x 中方向相同，在 ISO7221x 中方向相反。這些器件具有邏輯輸入和輸出緩沖器，該緩沖器由 TI 的二氧化硅 (SiO2) 隔離柵進行隔離，提供符合 VDE 標準、高達 4000VPK 的電隔離。當與隔離電源配合使用時，這些器件可阻止高電壓和隔離接地，并可防止數據總線或其他電路上的噪聲電流進入本地接地或?qū)γ舾须娐吩斐筛蓴_或損壞。

對二進制輸入信號進行調理并轉換為平衡的信號，然后由隔離層進行差分。跨越該隔離層，差分比較器可接收邏輯轉換信息，然后相應地設置或重置觸發器和輸出電路。電路將跨越隔離層發送定期更新脈沖，以驗證直流輸出電平是否正常。如果每 4μs 沒有收到此直流刷新脈沖，則輸入被視為未通電或未被主動驅動，失效防護電路會將輸出驅動至邏輯高電平狀態。

ISO7220CDR 特性

產品種類: 數字隔離器

系列: ISO7220C

安裝風格: SMD/SMT

封裝 / 箱體: SOIC-8

通道數量: 2 Channel

極性: Unidirectional

數據速率: 25 Mb/s

絕緣電壓: 2500 Vrms

隔離類型: Capacitive Coupling

電源電壓-最大: 5 V

電源電壓-最小: 2.8 V

工作電源電流: 4 mA, 20 mA

傳播延遲時間: 32 ns

最小工作溫度: - 40 C

最大工作溫度: + 125 C

正向通道: 2 Channel

工作電源電壓: 2.8 V to 5 V

ISO7220CDR 應用

? 工廠自動化

– Modbus

– Profibus?

– DeviceNet? 數據總線

? 計算機外設接口

? 伺服器控制接口

? 數據采集
