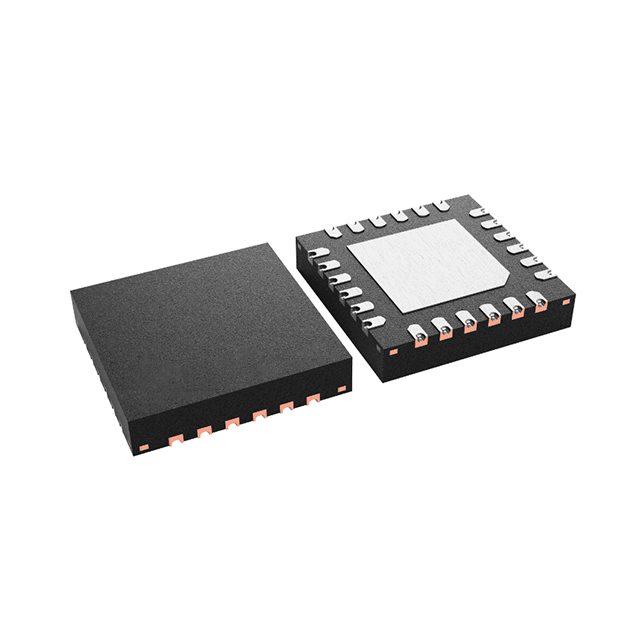

TLC69658RTWR 器件是 LCD 本地調光背光驅動器，與 TLC696x0 兼容，后者是一個掃描 MOSFET 控制器，可實現 2/4/8 時間多路復用控制。

特性

工作電壓 V CC 范圍：3 V 至 5.5 V 3 V 至 5.5 V

16 個高精度恒流源

最大輸出電流/電壓

30 mA / 20 V：TLC69602/4/8

60 mA / 20 V：TLC69612/4/8

30 mA / 50 V：TLC69652/4/8

60 mA / 50 V：TLC69662/4/8

器件對器件誤差：±2%（典型值）

通道對通道誤差：±2%（典型值）

靈活的調光控制：

全局 8 位最大電流 (MC) 設置

亮度分辨率：高達 15 位

PWM / 混合控制模式

高速菊花鏈接口：

輸入/輸出電壓兼容 1.8 V / 3.3 V

數據傳輸速率：高達 20 MHz

系統效率高

自適應凈空電壓控制 (AHVC)

超低設備功耗：

待機模式： I CC ≤ 200 uA

正常模式： I CC ≤ 3.5 mA

EMI 增強：

可編程接口驅動能力

集成 4 個移相方案

提高顯示質量：

最小亮度更新延遲

可編程黑色插入

無閃爍的可變刷新率 (VRR)

診斷功能：

每個區域的 LED 開路/短路檢測

設備熱關斷檢測

報告接口選項：

UART 和中斷引腳 (INT)

雙線輸出： CLK_O 和 SOUT

應用

LCD 本地調光背光

電視監視器

筆記本電腦

平板電腦
