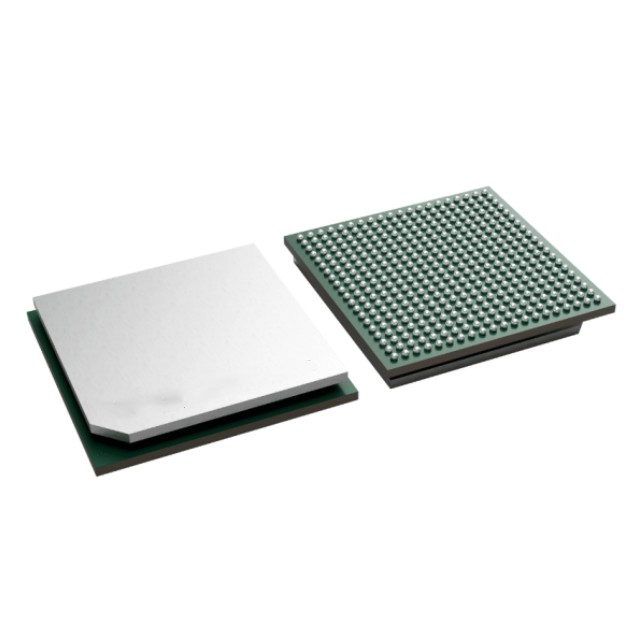

AFE7768DIABJ是引腳兼容的高性能多通道收發器，集成了四條直接上變頻發送器鏈、四條直接下變頻接收器鏈、兩條寬帶射頻采樣數字化輔助鏈（反饋路徑）和用于實現功率放大器 (PA) 線性化的低功耗數字預失真 (DPD) 引擎。發送器鏈和接收器鏈的高動態范圍可使無線基站發送和接收 2G、3G、4G 和 5G 信號。集成式波峰因數抑制 (CFR) 單元有助于降低輸入信號的峰均比 (PAR)，從而提高功率放大器的傳輸效率。集成式硬件加速 DPD 估算器和校正器為 PA 線性化提供了靈活高效的 DPD 解決方案。對于瞬時帶寬高達 200MHz (AFE77x8D)/300MHz (AFE7769D) 以及 DPD 擴展帶寬高達 650MHz (AFE77x8D)/730MHz (AFE7769D) 的信號，集成式 DPD 引擎可校正因 PA 非線性而導致的失真。專用 GaN 校正器可解決由于 GaN PA 電荷捕獲所帶來的長期非線性記憶效應。

AFE7768DIABJ的低功率耗散和高密度通道集成特性能克服 4G 和 5G 基站的功率和尺寸限制。寬帶和高動態范圍反饋路徑可以通過在各個攔截點進行智能數據采集來為發送器鏈中功率放大器的 DPD 提供支持。串行器/解串器 29.5Gbps 的速度有助于減少向器件傳入和從器件傳出數據時所需的通道數。

特性

? 基于 0-IF 升壓轉換架構的四通道 (AFE776xD)/雙通道 (AFE7728D) 發送器：

– 每條鏈的射頻傳輸 DPD 擴展帶寬高達 650MHz(AFE77x8D)/730MHz (AFE7769D)

? 基于 0-IF 降壓轉換架構的四通道 (AFE776xD)/雙通道 (AFE7728D) 接收器：

– 每條鏈的射頻接收帶寬高達 200MHz(AFE77x8D)/300MHz (AFE7769D)

? 基于直接射頻采樣架構的反饋鏈：

– 觀察到的射頻 DPD 擴展帶寬高達 650MHz(AFE77x8D)/730MHz (AFE7769D)

? 可實現 PA 線性化的集成 CFR/DPD

– 瞬時帶寬高達 200MHz (AFE77x8D)/300MHz(AFE7769D)

– DPD 擴展帶寬高達 650MHz (AFE77x8D)/730MHz (AFE7769D)

? 可實現 PA 線性化的集成 CFR/DPD

– 具有可配置取消脈沖的多級 CFR

– 硬件加速 DPD 估算引擎

– 用于實現 GaN PA 線性化且基于信號動態的校正器

– 智能數據采集

? 射頻頻率范圍：600MHz 至 6GHz

? 用于 TX 和 RX LO 的四路寬帶分數 N PLL 和 VCO

? 專門用于生成數據轉換器時鐘的整數 N PLL、VCO

? JESD204B 和 JESD204C 串行器/解串器接口支持：

– 4 個高達 29.5 Gbps 的串行器/解串器收發器

– 8b/10b 和 64b/66b 編碼

– 16 位、12 位、24 位和 32 位格式

– 子類 1 多器件同步

? 封裝：17mm x 17mm FCBGA，間距 0.8mm

應用

? 宏遠程無線電單元 (RRU)

? 小型蜂窩基站

? 有源天線系統 mMIMO (AAS)

? 分布式天線系統 (DAS)

? 中繼器
