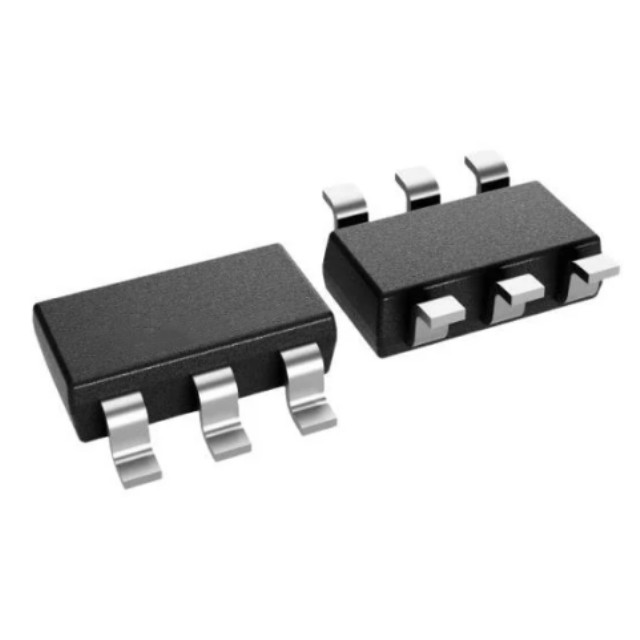

TMAG5173A2QDBVRQ1是一款低功耗線性 3D 霍爾效應傳感器，適用于各種汽車類應用。此器件在 X、Y 和 Z 軸集成三個獨立的霍爾效應傳感器。精密模擬信號鏈和集成的 12 位 ADC 使測量的模擬磁場值數字化。支持多個工作 V CC 范圍時，I 2C 接口可確保使用低電壓微控制器實現無縫的數據通信。該器件具有集成的溫度傳感器，可用于多種系統功能，例如給定磁場的熱預算檢查或溫度補償計算。

可以通過 I 2C 接口來配置 TMAG5173-Q1，以實現磁軸和溫度測量的任意組合。此外，該器件可以配置為各種電源選項（包括喚醒和睡眠模式），從而讓設計人員能夠根據其系統級需要優化系統功耗。多個傳感器轉換方案和 I 2C 讀取幀有助于優化吞吐量和準確性。專用的 INT 引腳可以在低功耗喚醒和睡眠模式期間充當系統中斷，也可以被微控制器用來觸發新的傳感器轉換。

集成角度計算引擎 (CORDIC) 為同軸和離軸角度測量拓撲提供完整的 360° 角度位置信息。使用用戶選擇的兩個磁軸執行角度計算。該器件具有磁增益和偏軸校正功能，可減輕系統機械誤差源的影響。

TMAG5173A2QDBVRQ1具有四個不同的出廠編程 I 2C 地址。通過修改用戶可配置的 I 2C 地址寄存器，該器件還支持其他 I 2C 地址。每個可訂購器件可配置為選擇在系統校準期間適合磁體強度和元件放置的兩個磁場范圍之一。

該器件在 -40°C 至 +125°C 的寬環境溫度范圍內能夠保持穩定一致的優異性能。

特性

? 符合面向汽車應用的 AEC-Q100 標準：

– 溫度等級 1：–40°C 至 125°C

? 高精度線性 3D 霍爾效應傳感器，可優化位置檢測速度和精度：

– 角度測量誤差：±1°（最大值）

– 單軸轉換率為 20kSPS

? 以功能安全合規型為目標：

– 專為功能安全應用開發

– 在發布量產版本時將會提供有助于使系統設計符合 ISO 26262 ASIL B 標準的文檔

? 可配置的電源模式，包括：

– 1.5μA 喚醒和睡眠模式電流

? X、Y 或 Z 軸上可選擇的線性磁范圍：

– TMAG5173x2-Q1：±133mT，±266mT

? 來自用戶定義的磁性和溫度閾值交叉的中斷信號

? 具有增益和偏軸調節的集成角 CORDIC 計算

? 用于降低噪聲的可配置均值濾波器

? 具有循環冗余校驗 (CRC) 功能的 I2C 接口：

– 最大 1MHz I2C 時鐘速度

? 由 I2C 或?qū)Ｓ?INT 引腳觸發轉換

? 多種磁體類型的集成溫度補償

? 內置溫度傳感器

? 2.3V 至 3.6V 電源電壓范圍

應用

? 轉向柱控制

? 方向盤控制

? 換擋系統

? 電動自行車

? 傳動器
